【面砖系列】陶板

作者: 来源: 日期:2019/12/6 9:10:18 人气:18

陶板

Terracotta panels





  材料简介

Introduction

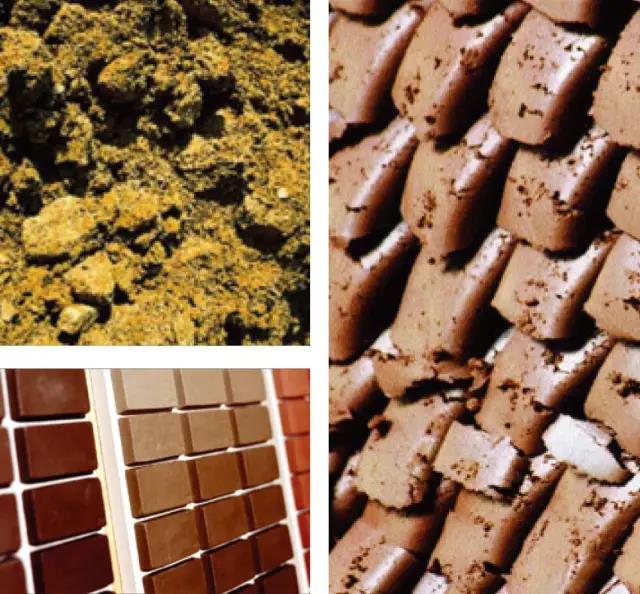

陶板是以天然陶土为主要原料,添加少量石英、浮石、长石及色料等其它成分,经过高压挤出成型、低温干燥及1100℃以上的高温烧制而成,吸水率不大于10%的陶土制品。具有绿色环保、隔音透气、色泽温和,应用范围广等特点。干挂安装、更换方便,给建筑设计提供了灵活的外立面解决方案。





  材料性能及特征
Performance







陶土与水混合后具有可塑性,干燥后保持外形,烧制可使其变得坚硬和耐久。不同产地的陶土具有不同的化学组成、矿物成分、颗粒大小以及可塑性,因此,不同生产商的类似产品可能具有极大差异。


1.   强度高,重量较小:陶板的破坏强度4KN以上,平均弯曲强度13.5MPa以上,可随意切割,多采用空心结构,自重轻,隔声好,可减少噪音9dB以上,同时增加热阻,提高保温性能。


2.   材料性能稳定,耐久性好:陶板耐酸碱级为UA级,抗霜冻,耐火不燃烧,材料的燃烧等级可达到国家标准中的不燃烧体A级。


3.   色彩多样,色差小,风格古朴:陶板的颜色是陶土经高温烧制后的天然颜色,永不褪色,历久弥新。常见颜色分为红色、黄色、灰色三个色系,可广泛应用于各公共建筑和高端住宅等内外墙装饰。


4.   容易清洁:陶板中金属含量低,不产生静电,不易吸附灰尘,雨水冲刷即可自洁。


5.   绿色环保:陶板取材天然,无辐射,可循环利用,通常采用干法施工安装,无胶缝污染。





  产品工艺及分类

Technic | Category

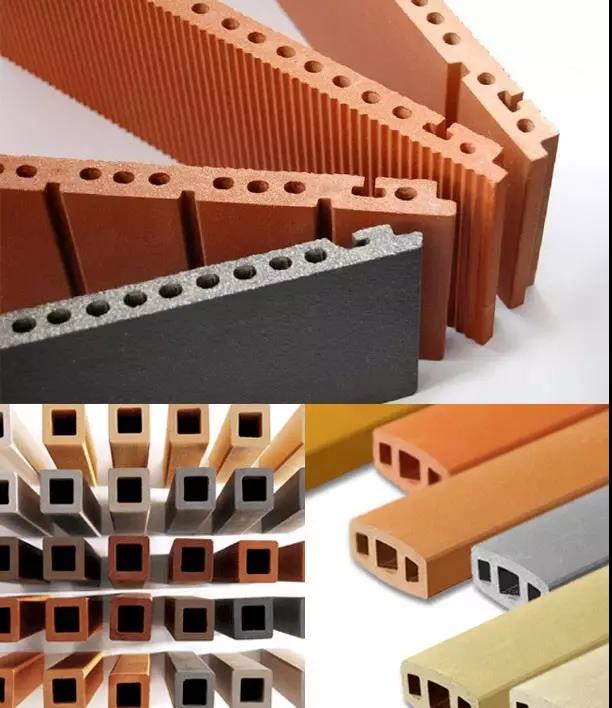

(幕墙用陶板的常见形式

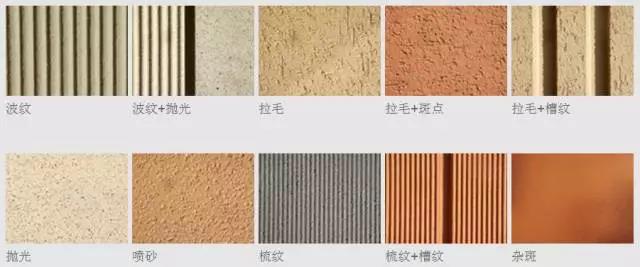

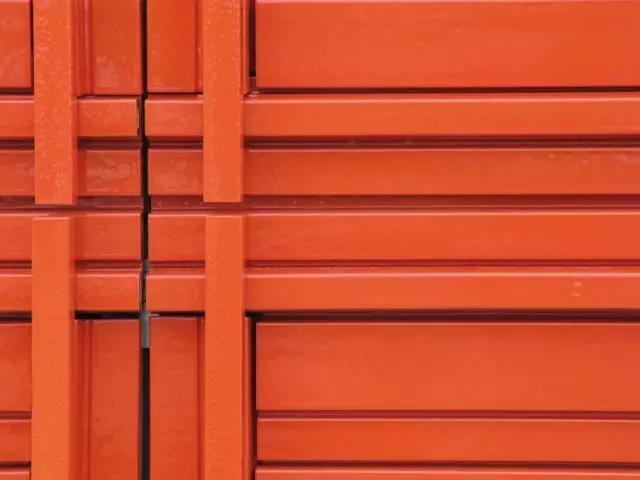

(幕墙用陶板的常见纹理


陶板在建筑幕墙中的常见形式有单层陶板、双层中空式陶板、陶棍以及陶百叶;常见表面效果有自然面、喷砂面、凹槽面、印花面、波纹面、釉面及各种混合效果等。



1.    单层陶板(实心板)

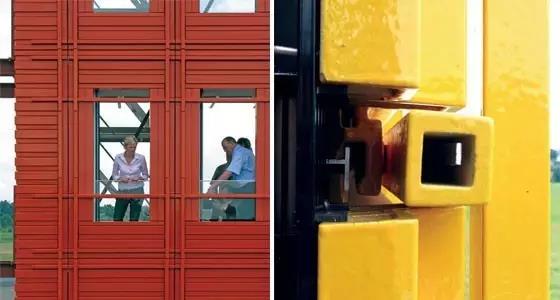

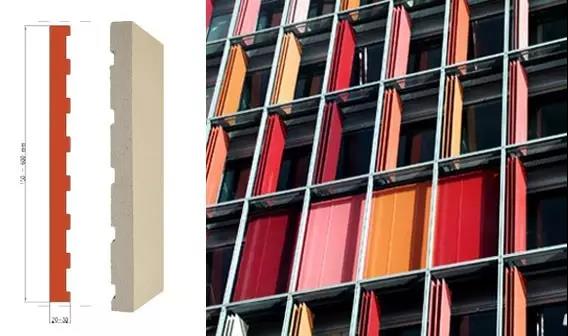

 (德国GSW总部大楼——单层陶板幕墙系统


单层陶板,又称实心板,当承载力要求低时采用,实际工程中使用量相对较少。主要应用于预制混凝土单元幕墙, 它的特点是没有空腔,截面为实心体。常规厚度20~30mm,板宽150~600mm,最大板长1200mm,单位重量45~65kg/m2。



2.  双层中空式陶板

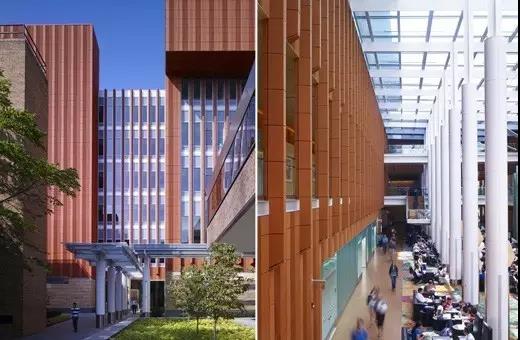

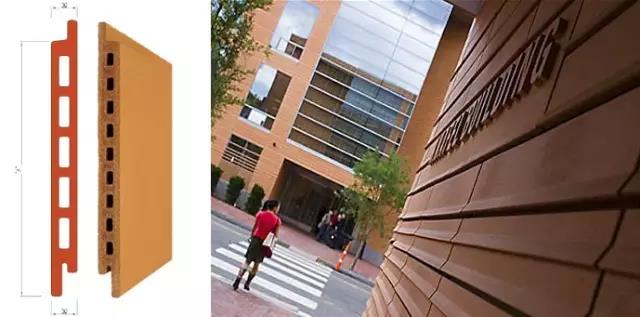

 (美国哈佛大学——双层中空式陶板幕墙系统↑)


双层中空式陶板,最常见的建筑幕墙用陶板形式之一。承载力高,自重轻,中空的内部结构有助于节能和隔声性能的提高。板面可根据设计需求做出各种个性化的表面肌理和色彩搭配。陶板常见厚度为15~30mm,宽度为200~600mm,长度为300~1200mm,单位重量约25~45kg/m2。


工程中有时为赋予建筑表面恢宏大气的外观效果,而要求选用高强度、大块面陶板,最大宽度可做到800mm,最大长度可做到1800mm,单位重量约60kg/m2,但工艺难度较大,成品率相对较低,材料供应商的选择范围有限。



3.   陶棍及陶百叶



(美国阿默斯特学院——陶棍幕墙系统↑)


陶棍及陶百叶是陶土板产品中的重要组成部分,应用十分广泛。有方形、矩形、圆形、三角形、菱形等众多的截面类型可供选择,安装方式也很多样化,它既可作为幕墙的外遮阳装置,减少阳光直接照射,提高建筑的舒适性和美观性,也可应用于室内装饰,使建筑更富有艺术气息。






  施工及安装节点

Construct | Install

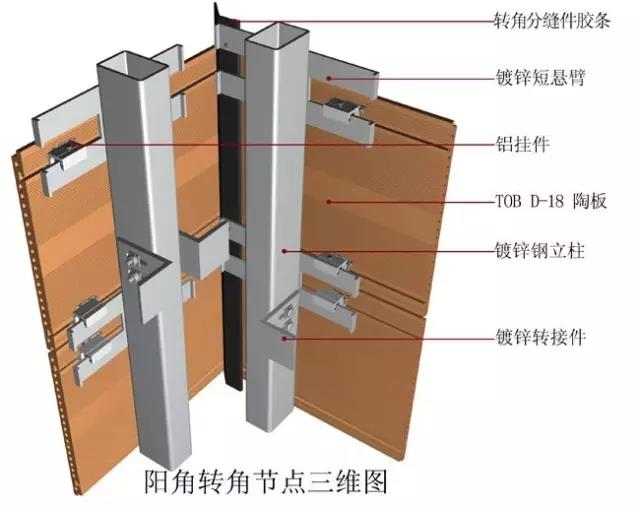

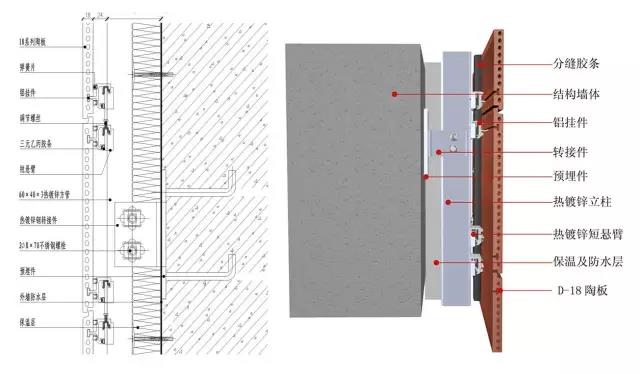

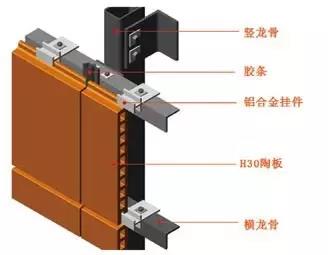

(陶板安装系统↑)


陶板的安装一般采用干挂方式,一种在成型边的启口处,一种是在板背面有挂接槽。多数情况下采用横向排板方式,若设计需要采用纵向排版时,则成型边启口处的防水功能失效,需要另做防水处理。


安装方式可分为开放式和密闭式两种系统。


1.   开放式——根据等压雨幕原理进行板缝设计,有防水胶条,具有很好的防水功能。在接缝处不用打密封胶,避免陶板受污染而影响外观效果。


2.   密闭式——采用陶板专用密封胶嵌缝,系统的防水功能得到更好的保障。陶板背后形成密闭的空气层,具有更好的保温节能功效。

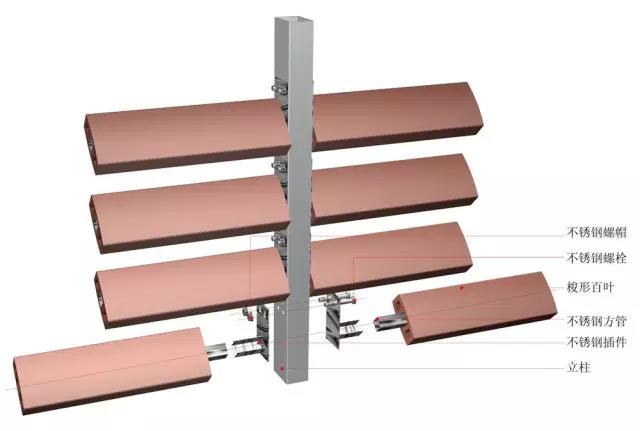

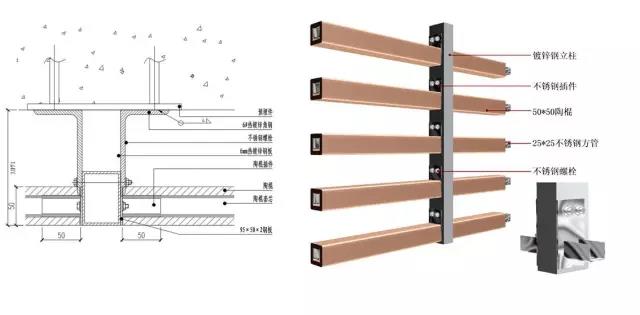

(陶棍及陶百叶安装系统↑)

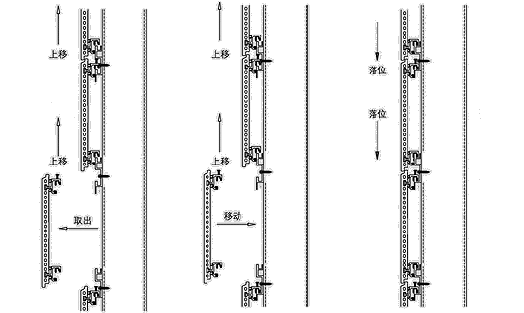

(陶板更换示意↑)


幕墙陶板可实现单片更换和无序拆卸,可先取出破损的陶土板,然后安装新板。


1.   利用横缝间距,移动上面两块陶土板,取出破损陶土板。


2.   在新的陶土板上安装铝挂接件后,移至需要换板的部位。


3.   落位。





  价格区间

Price





400-600元/平米(综合价格)


陶板幕墙的价格组成主要包括:陶土板材、龙骨及配套构件、人工费、措施费和幕墙厂家的利润等。其中,板材价格一般在200元/m2左右,龙骨及其配套构件80~100元/m2,人工费120~150元/m2。


影响陶板幕墙价格的主要因素有:板材厚度,龙骨材质,工程难易程度,地域性等。


1.   板材厚度——幕墙用陶板通常采用18mm厚,若因立面需要,采用大幅面的板材,就可能使用到30mm厚,甚至40mm厚的陶土板,因而提升造价。


2.   龙骨材质——龙骨分为钢龙骨和铝合金龙骨。钢龙骨经济,但防腐性能较差;铝合金龙骨反之。当幕墙系统为开放式系统或作为遮阳构件需要龙骨外露时,就需要使用铝合金龙骨,造价相应提升。


3.   工程难易程度——当工程需要大量异形板和异形构造时,会增加施工难度,相应提高板材价格、措施费和人工费。


4.   地域性及品牌——不同地区的经济水平,在不同程度上影响着人工费的高低,同时国外进口品牌通常价格更高。





  经典案例

Case

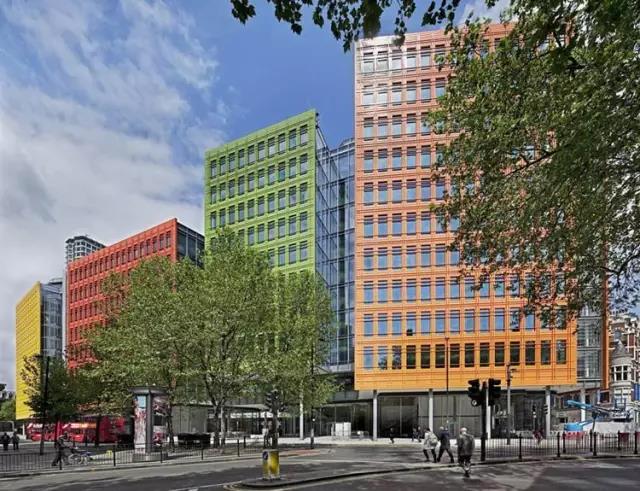

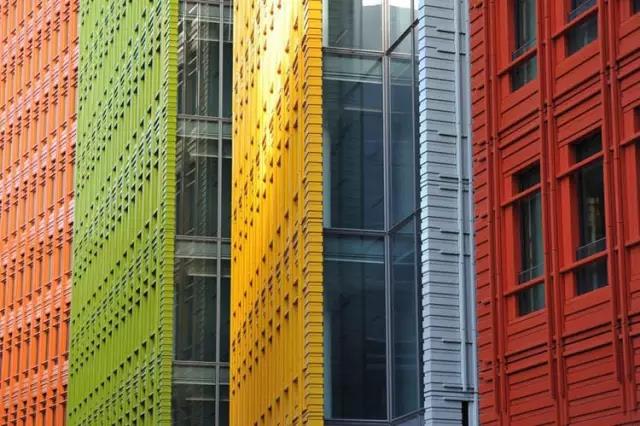

英国伦敦 . Central Saint Giles楼↓






美国 . 密歇根大学罗斯商学院↓




美国纽约 . 威林艺术博物馆↓

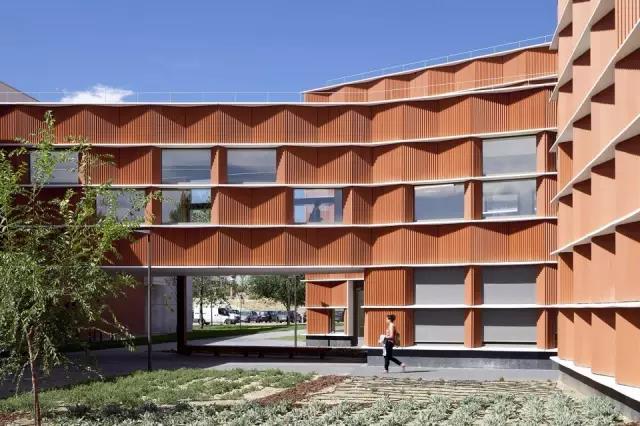

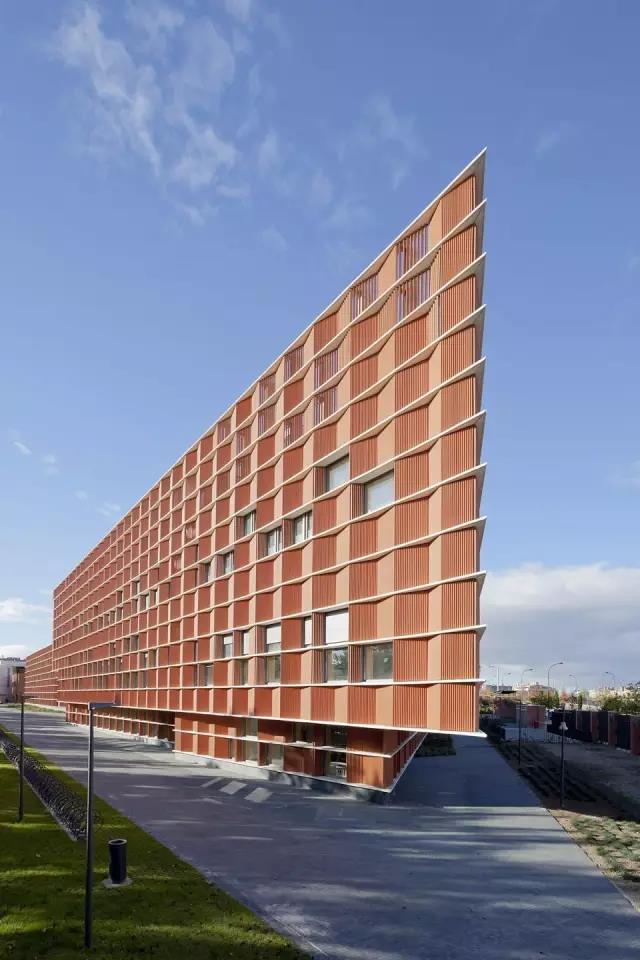

Carmen Martín Gaite教学楼↓
